KONSULTASI TEKNOLOGI KOMPUTER

Assalamualaikum Wr.Wb

Pada postingan saya kali ini mengenai

10 Pertanyaan tentang kesulitan dalam penguasaan teknologi  dari catatan teman saya  Tias Herawati.

Nama : Tias Herawati

Kelas : XI Multimedia 1

Di bawah ini 10 pertanyaan berikut solusi J

1.      Tuliskan langkah – langkah memasang mainboard !

Jawab :

Langkah – langkah memasang mainboard dengan benar

Memasang mainboard sesuai dudukannya pada cassing memang bukan hal yang sulit tapi juga bukan hal yang gampang karena hal tersebut juga perlu kehati-hatian bila kesenggol sampai patah atau lecet mainboard anda maka awas bisa jadi mainboard anda tidak sempurna lagi jadi perlu hati-hati, berikut ini ada beberapa tips untuk anda memasang mainboard yang benar sesuai dengan dudukan casingnya:

1. Kenal pasti lokasi rear panel cover. Pasang rear panel cover dari dalam casing. Gunakan test pen atau screw driver minus bersaiz kecil untuk memasang rear panel cover.

2. Kenalpasti lokasi stud dan lubang untuk dimasukkan screw motherboard.

3. Masukkan motherboard dengan cara memasukkan motherboard ke dalam rear panel cover terlebih dahulu. Berhati-hati supaya tiada komponen motherboad yang patah/rosak dengan cara memegang bahagian tepi casing sahaja.

4. Gerakkan motherboard ke arah lokasi lubang screw yang betul.

5. Screw motherboard dengan menggunakan screw driver dan jenis screw yang betul. Untuk memudahkan kerja, sila screw mengikut susunan yang bertentangan terlebih dahulu (seperti memasang roda kereta), kemudian baru ketatkan semua screw.

6. Pastikan screw yang dipasang tidak longgar supaya motherboard tidak tertanggal. Pastikan juga screw yang dipasang tidak terlalu ketat supaya tidak merosakkan/memecahkan motherboard.

7. Motherboard telah siap dipasang. Periksa semula bagi memastikan tiada kesilapan dilakukan.

2.      Sebutkan macam – macam program aplikasi yang dapat di pasang pada sistem operasi DOS ?

Jawab :

KSpread, StarOffice Calc, Open Office Calc, GNOME Office, XESS, Lotus 123,

3.      Sebutkan tugas BIOS saat booting !

Jawab :

-          Inisialisasi serta pengujian terhadap perangkat keras yang disebut dengan POST

-          Memuat dan menjalankan sistem operasi

-          Mengatur beberapa konfigurasi dasar dalam komputer (tanggal, waktu, konfigurasi media penyimpanan, konfigurasi proses booting, kinerja, serta kestabilan komputer)

-          Membantu sistem operasi dan aplikasi dalam proses pengaturan perangkat keras dengan menggunakan BIOS Runtime Service

4.      Bagaimana cara BIOS  memberitahu penguna computer jika terjadi masalah pada computer yang di gunakan ?

Jawab :

-          Mengeluarkan bunyi atau suara yang menunjukkan bahwa perangkat pada mainboard belum terpasang dengan benar.

-          Menapilkan pesan kesalahan ke layar monitor, misalnya keyboard error dan fatal error

-          Menampilkan pesan berbentuk bilangan heksadesimal ke layar monitor

5.      Jelaskan bagaimana hubungan antara system operasi dengan BIOS  !

Jawab :

Persamaan sistem operasi dengan BIOS adalah sama-sama mengatur dan mengendalikan perangkat keras. Perbedaannya adalah BIOS bekerja pada saat booting, sedangkan sistem operasi bekerja setelah proses booting.

6.      Langkah apa yang harus dilakukan jika salah satu program aplikasi dalam keadaan Not Responding !

Jawab :

Banyaknya program aplikasi yang dijalankan dapat menyebabkan suatu masalah bagi memori dan prosesor komputer. Bisa jadi memori dan prosesor tidak mampu menyeimbangkannya karena begitu banyak proses yang harus dilakukan. Jadi, untuk menghadapi komputer yang hang ini, kita dapat melakukan perintah dengan menekan tombol pada keyboard : Ctrl+Alt+De, klik Task Manager, kemudian hentikan atau tutup terlebih dahulu beberapa program aplikasi yang aktif.

7.      Manakah yang lebih bagus system operasi windows 7 atau 10 ?

Jawab :

Windows 10 merupakan gabungan dari windows 7 dan 8, oleh karena itu ada beberapa kelebihan dan kekurangan yang di milikinya, singkatnya dari segi performa diambil dari windows 7 dan dari tampilan miri windows 8. nah berikut beberapa perbandingan yang saya ketahui antara windows 7 dan 10.

1.      PERFORMA

Dari gambar di samping dapat kita simpulkan bahwa dari segi performa windows 7 lebih baik dari pada windows 10, dan ternyata windows 8.1 juga tidak kalah dari windows 10,

Keterangan gambarnya adalah bagian yang berwarna pink adalah windows sudah terdapat atau sudah di instal 15 aplikasi terpopuler, seperti office, adobe dll. sedangkan warna biru adalah windows yang belum terinstal aplikasi apapun, atau setelah clean install windows.

2. TAMPILAN MENU

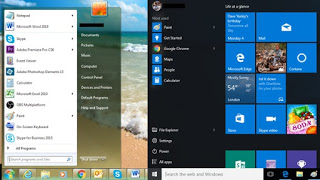

Disamping adalah perbedaan start menu, dari windows 7 dan 10, dapat kita lihat, tampilan start menu dari windows 7 terlihat simple dan jadul, sedangkan windows 10 terlihat keren dan moderen karena menggunakan tampilan metro flat design. perlu di ketahui bahwa tampilan start menu windows 10 ini di adobsi dari windows 7 dan windows 8.1 dan menjadi tampilan seperti gambar tersebut. dapat kita simpulkan dari segi tampilan menu lebih bagus windows 10.

3. GRAPHICS

Kita dapat melihat perbandingan2 buah screenshot GTA 5 disamping, windows 10 medapat fps 76 sedangkan windows 7 hanya 70 saja, dan dari segi bayangan atau shadow windows 10 sangat lebih baik dari windows 7, dan perlu di ketahui bahwa windows 10 sudah suport DirecX 12 jadi akan meingkatkan performa dalam bermain game anda. dan dapat disimpulkan bahwa dari segi graphics windows 10 lebih baik dari windows 7

4. FITUR

Tentu saja dari segi fitur kalian sudah tau bahwa yang lebih baik adalah windows 10, namun fitur apa saja yang ada pada windows 10, berikut adalah fitur baru windows 10

• Tampilan Strat Menu yang Multi Fungsi
• Browser Microsoft Edge
• Cortana
• Bash Linux (yang paling unik)
• Costum lock screen
• dan masih banyak lagi

dari banyak fitur baru yang ada pada windows 10 yang paling menarik adalah adanya fitur bash linux yang dapat kalian download melalui wondows store. Bash linux ini berjalan selayaknya perintah-perintah di sistem operasi Linux pada umumnya.

8. Apa penyebab dari layar laptop yang tidak menampilkan apa – apa padahal laptop dalam keadaan menyala ?

Jawab :

Deskripsi masalah: Laptop Hidup Tidak Ada Tampilan atau laptop menyala, lampu LED pada laptop nyala, pendinginan kipas bekerja tapi tidak ada yang muncul di layar. Layar benar-benar hitam dan kosong. Tidak ada gambar di layar sama sekali, bahkan gambar sangat redup juga tidak ada.

Kemungkinan kerusakan Laptop hidup tidak ada tampilan :

1.      Memory utama rusak

2.      VGA rusak

3.      Monitor rusak

4.      Motherboard rusak

5.      Kemungkinan rusak Inverter

Laptop Hidup Tidak Ada Tampilan, dan Solusinya;

·         Masalah Laptop hidup

tidak ada tampilan dapat dikaitkan dengan kegagalan memori. Mungkin dari modul memori gagal dan laptop tidak menyala karena itu. Dalam hal ini Anda dapat mencoba reseating modul memori untuk memastikan kontak yang baik dengan slot. Anda dapat mencoba melepas modul memori satu per satu dan menguji laptop dengan hanya satu modul memori yang terpasang. Anda dapat mencoba mengganti modul memori dengan modul baru.

·         Jika reseating / mengganti modul memori tetapi tetap Laptop hidup

tidak ada tampilan, coba lepas hard drive, DVD drive, modem, kartu wireless, keyboard, dll … Dengan kata lain, bongkar laptop dan hanya terpasang peralatan minimal dan uji lagi. Jika laptop masih tidak menyala, kemungkinan besar kegagalan motherboard atau prosesor.

·         Jika anda sangat yakin power supply dan atau battery laptop bekerja dengan baik dan teryata Laptop hidup

tidak ada tampilan apapun dilayar monitor, perhatikan adakah bunyi tertentu saat komputer dihidupkan seperti bunyi bip dengan panjang dan jarak tertentu. Jika tidak ada maka kemungkinan kerusakan ada pada rangkaian mainboard, mikroprosesor, atau ROM BIOS.

·         Jika ada bunyi yang agak panjang berulang-ulang pada jarak tertentu, maka ada 2 kemungkinan kerusakan VGA card atau memory RAM.

·         Dalam Laptop hidup tidak ada tampilan jika bunyi bip tadi tidak panjang tetapi berulang-ulang maka kemungkinan besar kerusakan adalah VGA atau display adapter

·         Jika bip yang terdengar adalah panjang dan terus-menerus, maka kerusakannya ada pada SIMM RAM.  Oleh sebab itu bisa mencoba menukarkannya dengan SIMM RAM yang lain.

·         Saat POST-ing ada tampilan tetapi saat akan memasuki jendela System Operasi tampilan hilang. Periksa CPU Speed pada Advance Menu dalam Setup BIOS apakah sesuai atau tidak. Pengaturan CPU Speed yang tidak sesuai/melebihi nilai nominalnya, menyebakan masalah ini timbul. Perbaiki jika ada perubahan.

·         Jika langkah di atas masih tetap Laptop hidup tidak ada tampilan, maka kemungkinan CPU laptop rusak.

·         Kasus di atas dapat juga disebabkan oleh Kerusakan pada Hard Disk terutama kerusakan regulator Hard disk. Jika ini terjadi maka yang menyala hanya hanya LED indikator power, sedangkan pada layar tidak akan ada tampilan sama sekali.

·         Dalam kasus tertentu kerusakan regulator CD ROM juga dapat menyebabkan hal ini juga terjadi.

·         Untuk melakukan uji coba yang lain, lepaskan Harddisk, CD ROM dan tes laptop kembali.

·         Kemungkinan lain yang menyebabkan Laptop hiduptidak ada tampilan ada pada Monitor

9.      Bagaimana cara mengatasi koneksi wifi tidak terbaca oleh laptop ?

Cara Mengatasi Wifi Yang Tidak Terdeteksi Internet

Jika kedua hal diatas sudah anda cek dan ternyata normal dalam artian adan berada di area wifi dan kondisi jaringan wifi sedang normal maka berikut cara mengatasi wifi yang tidak terdeteksi dengan baik di laptop windows 7 :

1. Cara pertama ; Cek apakah driver WIFI laptop sudah terinstall sesuai seri laptop dan sudah tidak terdapat tanda seru (!) pada device manager, langkah mengeceknya klik Start >> Control Panel >> Device Manager >> Network Adapter, cek apakah di bagian network adapter sudah terinstall driver Wirelles dan sudah tidak terdapat tanda seru (!), jika sudah skip ke cara selanjutnya, namun jika ternyata blm ada drivernya atau sudah ada tapi masih ada tanda seru berarti anda perlu memperbaikinya/menginstall ulang driver laptop yang sesuai.

2. Cara kedua ; Nyalakan Wifi internet di laptop anda, caranya di Fn+F10 (untuk laptop axio), ada yg Fn+F3 dimana setiap type laptop mempunyai kombinasi shurtcut yang berbeda-beda cara mudah untuk mengetahuinya anda klik bebarengan tombol (Fn+tombol yang ada symbol sinyal/pemancar) dan dalam beberapa type laptop seperti toshiba lampu indikator wifi akan menyala yang menandakan sinyal wifinya sudah anda hidup/aktifkan.

3. Cara Selanjutnya jika belum kelar juga, padahal sudah mengikuti cara diatas maka anda bisa melakukan cara ini, yakni :

§  Masuk ke control panel melalui Start >> Control Panel, kemudian pada bagian View By : anda pilih yang large Iconsehingga tampilannya seperti ini

§  Selanjutnya pilih Windows Mobility Center, sehingga akan tampil seperti ini

§  Pada bagian wirelles akan terlihat status wirelless “wifi” internet anda, jika statusnya “wireless off” berarti wifi anda masih belum aktif.

§  Berikutnya anda bisa mengaktifkan wifi anda dengan memilih tombol “Turn Wireless On”

§  Jika sudah, untuk melihat hasilnya apakah berhasil atau tidak silahkan coba buka browser dan coba untuk mengakses internet.

10.  Bagaimana cara merawat laptop yang benar – benar agar tidak cepat rusak ?

1. Jangan Terlalu Sering Menggunakan Laptop untuk Bermain Game Berat

Kebiasaan buruk inilah yang sering dilakukan oleh pemilik laptop yang sangat suka gaming atau gamer.

Menggunakan laptop untuk bermain game berat dalam waktu yang lama dapat menyebabkan komponen di dalam laptop mengalami overheat. Selain itu, kebiasaan buruk tersebut salah satu penyebab baterai laptop anda bocor.

Baca juga : Tips ampuh memilih laptop gaming

2. Jangan Menggunakan Laptop di atas Kasur

Tidak bisa dipungkiri bahwa menggunakan laptop di atas kasur lebih nyaman.

Tetapi perlu diperhatikan, bahwa menggunakan laptop di atas kasur menyebabkan panas dari laptop tidak keluar dengan sempurna sehingga laptop pun mengalami overheat.

3. Jauhkan Minuman dari Laptop Anda.

Minuman yang tumpah pada laptop dapat menyebabkan kerusakan pada hardware di dalamnya.

Karena air merupakan musuh utama rangkaian elektronik, alangkah baiknya untuk menjauhkan minuman dari laptop anda. Saya sarankan untuk memberi keyboard protector agar dapat mencegah resiko masuknya cairan pada celah-celah keyboard.

4. Jangan Menaruh Barang Berat di atas Laptop

Kebiasaan ini sering di anggap sepele oleh pemilik laptop, padahal kebiasaan buruk ini akan berakibat fatal.

Hindari menaruh barang berat di atas laptop. Hal tersebut dapat mengakibatkan kerusakan pada layar laptop sekaligus komponen lainnya.

5. Bersihkan Layar Laptop secara Rutin

Saya sarankan membeli screen protector atau pelindung layar terlebih dahulu, guna melindungi layar laptop kesayangan anda dari goresan.

Bersihkan pula layar laptop anda dari debu-debu yang menempel secara rutin.

6. Bersihkan Optical Drive Laptop Anda

Perlu anda ketahui, Optical Drive/ DVD ROM laptop sangat rentan terhadap debu. Dikarenakan dapat mengganggu proses pembacaan data dari CD/ DVD.

Bersihkan debu-debu yang menempel pada Optical Drive pada laptop anda secara rutin. Berhati-hatilah ketika memasukkan CD/ DVD pada Optical Drive karena lensa optik pada Optical Drive sangat rentan.

7. Jauhkan Laptop dari Jangkauan Anak Kecil

Jauhkan laptop kesayangan anda dari jangkauan anak kecil untuk menghindari hal yang tidak di inginkan. Namanya juga anak kecil, bisa jadi mereka menganggap laptop kesayangan anda sebagai mainan.

8. Jauhkan Makanan dari Laptop

Lebih berhati-hatilah ketika menaruh makanan atau sedang asyik ngemil di dekat laptop. Pastikan sisa makanan tidak berjatuhan pada celah-celah keyboard.

Hal tersebut dapat mengganggu kinerja keyboard pada laptop.

9. Jauhkan Laptop dari Sinar Matahari

Hindari kontak langsung antara laptop kesayangan anda dengan sinar matahari. Dikarenakan beberapa komponen laptop rentan mengalami kerusakan jika terkena sinar matahari secara langsung.

10. Jangan Sembarangan Mengunduh Software dari Internet

Mengunduh software sembarangan dari internet  dapat memperbesar kemungkinan serangan virus pada laptop.

Saya sarankan untuk menginstal Antivirus pada laptop kesayangan anda dan lebih berhati-hati ketika mengunduh apapun dari internet.

11. Jangan Menggunakan Laptop Terlalu Lama

Laptop berbeda dengan komputer yang dapat bekerja selama 24 jam nonstop tanpa istirahat. Gunakan laptop seperlunya saja, jika tidak digunakan sebaiknya anda matikan laptop anda.Menggunakan laptop terlalu lama juga merupakan faktor yang membuat laptop mengalami overheat.

12. Perhatikan Suhu Laptop Anda

Banyak pemilik laptop yang tidak memperhatikan suhu pada laptop mereka. Padahal suhu yang tinggi merupakan salah satu penyebab overheat pada laptop.

Seperti yang di alami teman sekelas saya, dia sering menggunakan laptopnya untuk bermain game berat tanpa memperhatikan suhu pada laptopnya.

Alhasil, setelah saya cek suhu hardwarenya menggunakan software HWMonitor. Mengejutkan sekali, suhu laptopnya mencapai 90°C! Hampir mendekati suhu air mendidih yaitu 100°C. Padahal laptop tersebut masih berumur kira-kira 1 tahun.

Terima Kasih Semoga Bermanfaat Kawan J

Komponen Beserta Fungsi Motherboard Pada Laptop

1. USB POWER SWITCH U5 : RT9703

RT9703 adalah tegangan rendah, kinerja tinggi listrik N-MOSFET saklar tunggal, yang dirancang untuk rel power on / off control dengan RDS rendah (ON) ≈ 80mΩ dan fungsi perlindungan penuh. The RT9703 dilengkapi dengan sirkuit pompa muatan untuk mendorong saklar MOSFET internal dan output bendera yang tersedia untuk menunjukkan kondisi kesalahan terhadap besar di / dt yang dapat menyebabkan pasokan jatuh dari regulasi. Agar sesuai aplikasi yang berbeda, pin IP ditawarkan untuk pengaturan titik batas saat ini, resistor dari IP ke tanah menetapkan batas saat ini untuk saklar.Fitur tambahan termasuk soft-start untuk membatasi arus masuk saat selama plug-in, thermal shutdown untuk mencegah kegagalan saklar bencana dari beban tinggi-saat ini, di bawah tegangan lockout (UVLO) untuk memastikan bahwa perangkat tetap off kecuali ada tegangan input yang valid hadir , presisi resistor-programmable keluaran batas saat sampai 3.5A. Selain itu, arus diam rendah sebagai 30μA membuat perangkat ini ideal untuk peralatan dioperasikan dengan baterai portabel.The RT9703 tersedia dalam SOP-8 paket yang membutuhkan ruang papan minimum dan komponen terkecil.

2.  CPU SERIAL PORT +3.3V RS-232

Port serial RS-232 punya kelebihan yaitu kemudahan dalam penggunaannya, tidak memerlukan teknik pemrograman yang terlalu rumit, mudah untuk dipelajari dan karena sudah umum digunakan maka tidaklah sulit untuk mendapatkan periperal untuk merancang bangun suatu device yang menggunakan port serial RS-232. Karena itu port serial RS-232 banyak digunakan sebagai dasar untuk mempelajari teknik-teknik antar muka antara suatu device dan PC, misalnya antar muka mikrokontroler dengan PC. Dalam mempelajari teknik antar muka menggunakan komunikasi data melalui port USB bagi pemula tidaklah mudah. Hal ini dapat diatasi dengan menggunakan suatu dongle konverter port USB menjadi port serial RS-232. Dengan menggunakan konverter ini maka sebuah port USB PC seolah-olah menjadi sebuah port serial RS-232 seperti pada umumnya, walaupun sesungguhnya data ditransfer melalui sebuah port USB. Ada sejumlah rangkaian transceiver RS232 yang biasa digunakan untuk komunikasi antara mikrokontroler dengan divais lain seperti PC atau divais lain yang menggunakan RS232.

3. RIGHT SPEAKER

Speaker adalah perangkat keras output yang berfungsi mengeluarkan hasil pemrosesan oleh CPU berupa audio/suara. Speaker juga bisa di sebut alat bantu untuk keluaran suara yang dihasilkan oleh perangkat musik seperti MP3 Player, DVD Player dan lain sebagainya.Dalam konteks komputerisasi, speaker memiliki fungsi sebagai alat untuk mengubah gelombang listrik yang mulanya dari perangkat penguat audio/suara menjadi gelombang getaran yaitu berupa suara itu sendiri. Proses dari perubahan gelombang elektromagnet menuju ke gelombang bunyi tersebut bermula dari aliran listrik yang ada pada penguat audio/suara kemudian dialirkan ke dalam kumparan.

4.  +2.8V POWER SUPPLY

Dengan platform WD2 telah menggunakan CPU jenis UPPWD2 yang mempunyai versi dan kebutuhan tegangan berbeda uppwd v2.5 mengalami kerusakan sehingga memerlukan penggantian sedangkan suku cadangnya yang ada uppwd v3.2 dan uppwd v3.2E.

5. +1.8V MEM. POWER SUPPLY

Dengan platform WD2 telah menggunakan CPU jenis UPPWD2 yang mempunyai versi dan kebutuhan tegangan berbeda uppwd v2.5 kebawah menggunakan tegangan Vcore =1.8 v

6. EXTERNAL SD/MMC SLOT POWER SWITCH

Untuk memasukkan kartu atau memori yang telah disediakan juga tempat untuk power switch, Multimedia Card (MMC) merupakan kartu memori standar, bentuknya lebih besar dari Memory Stick dan dapat dipergunakan pada slot SD Card.

7. DCON HYMAX HX8837

The HX8837-A (The Integrated Circuit DCON Aplikasi-Spesifik) adalah Display Controller yang dioptimalkan untuk mengemudi One Laptop per Child (OLPC) hybrid warna / monokrom panel display 1200×900 TFT. Antarmuka dari HX8837-A mencakupmasukan TTL (676), 512Kx16 bit SD-RAM dan DETTL output.

8. RTC CRYSTAL 32 KHZ

Osilator digunakan di Maxim RTCs adalah variasi inverter CMOS dari Pierce-jenis osilator 32 KHZ. RTCs32KHZ ini termasuk beban terpadu kapasitor (CL1 dan CL2) dan resistor Bias. Pierce osilator menggunakan kristal yang beroperasi dalam mode paralel resonansi. Kristal yang digunakan dalam mode paralel resonansi ditentukan untuk frekuensi tertentu dengan kapasitansi beban tertentu. Untuk osilator untuk berjalan pada frekuensi yang tepat, rangkaian osilator harus memuat kristal dengan beban kapasitif yang benar.

9. RTC BATTERY ML1220

Merupakan sebuah battery yang digunakan oleh BIOS untuk tetap aktif meski tanpa aliran listrik.Di setiap motherboard,terdapat satu battery CMOS yang terpasang ditempatnya.Dengan ciri,berbentuk bulat pipih,sama seperti battery yang digunakan pada jam tangan.Adapun singkatan dari CMOS adalah “Complementary Metal Oxide Semiconductor”.battery lithium ml1220 dalam motherboard.

10.  +1.2V POWER SUPPLY

Dengan platform WD2 telah menggunakan CPU jenis UPPWD2 yang mempunyai versi dan kebutuhan tegangan berbeda uppwd v2.5 kebawah menggunakan tegangan Vcore =1.8 v.

11. WLAN POWER Q29: +3.3V POWER SWITCH

Adalah untuk menjangkau wilayah LAN yang sulit dicapai dengan kabel tembaga biasa (copper wire), juga untuk menjangkau pengguna bergerak (mobile-users). Ada empat komponen utama dalam membangun jaringan WLAN ini. Berfungsi untuk memasukkan kabel WLAN +3.3V pada motherboard.

12. LCD POWER SUPPLY

Dalam LCD memantau power supply, kapasitor sesekali akan pergi buruk. Hal ini menyebabkan mereka bocor dan menonjol keluar dan catu daya tidak akan mampu memberikan kekuatan untuk monitor, menyebabkan ia bahkan tidak menyala. Jadi ya, ini cukup masalah jika Anda ingin monitor untuk bekerja.

13. +5V SW PQ31

Short Wave Diathermy (SWD) adalah Suatu alat terapi yang menggunakan pemanasan yang pada jaringan dengan merubah energi elektromagnet menjadi energi panas. Short Wave Diathermy biasa disebut dengan Diathermy gelombang pendek. Berfungsi untuk memanaskan jaringan dan pembuluh darah dengan gelombang pendek, sehingga peredaran darah menjadi lancar. Tegangan diatas 5volt dengan jenis PQ31.

14. BACKLIGHT POWER SUPPLY

Backlight power supply diatur oleh Backlight Brightness register (8-bit). hanya atas 4 bit dari register ini digunakan – lebih rendah 12 bit tidak terdefinisi, dan harus diabaikan. Backlight Brightness register digunakan untuk mengatur siklus untuk power supply itu sendiri. Sebuah nilai 00H sesuai dengan siklus tugas dari 0% (sepenuhnya off), sedangkan nilai dari 0Fh sesuai dengan siklus tugas dari 100%. nilai interim dapat digunakan untuk mengatur tingkat tertentu.

15. FIRWARE SPI FLASH 1 MBYTE FLASH

Perangkat lunak atau bisa disebut sebagai program yang bersifat tetap, yang tertanam pada unit perangkat keras seperti alat-alat elektronik, alat telekomunikasi dan komponen-komponen komputer. Tidak ada batasan yang jelas yang dapat memisahkan antara firmware dan software, hal ini dikarenakan keduanya merupakan istilah deskriptif yang cukup luas. Untuk menempatkan firmware dengan flash hungga 1MB

16. +5VSUS

Untuk port video page tegangan diatas 5V

17. +3.3VSUS

Untuk port video page tegangan diatas 3.3V

18. +3.3V SW Q13

Untuk port video page tegangan diatas 3.3 dengan jenis Q13

19. EMBEDDED CONTROLLER

Kontroler tertanam kadang-kadang dikenal sebagai “Pengendali Keyboard BIOS”, yang berasal dari fakta bahwa kontroler tertanam berevolusi dari keyboard controller dan sering masih digunakan sebagai pengendali keyboard. Bahkan saat ini, controller ACPI tertanam berkomunikasi dengan CPU dengan menggunakan I / O port yang sama bahwa pengendali keyboard yang digunakan di masa lalu.

20. BATTERY CHARGER FUJITSU MB39A129

Battery charger adalah suatu alat yang berfungsi untuk mengisi battery dengan tegangan konstan hingga mencapai tegangan yang ditentukan. Bila level tegangan yang ditentukan itu telah tercapai, maka arus pengisian akan turun secara otomatis sesuai dengan settingan dan menahan arus pengisian hingga menjadi lebih lambat sehingga indikator menyala menandakan battery telah terisi penuh. port untuk mencharge battery dengan MB39A129.

21. 3VPCU POWER SUPPLY

Untuk port video page tegangan 3V pada power supply.

22. CLOCK SYNTH ICS9UM702

IDT jam generator dan frekuensi synthesizer adalah semua produk berbasis Jam PLL yang menghasilkan satu atau lebih sinyal jam dalam aplikasi. PLL produk berbasis jam-dapat menghasilkan frekuensi output yang berbeda dari frekuensi input yang umum. Biasanya dalam suatu sistem, setiap perangkat membutuhkan frekuensi yang berbeda untuk beroperasi.

23. +1.05V POWER SUPPLY

Uppwd v2.5 kebawah menggunakan tegangan Vcore =1.8 v

24. +1.2V POWER SUPPLY

Uppwd v2.5 kebawah menggunakan tegangan Vcore =1.8 v

25. VCORE POWER SUPPLY

Tegangan core CPU (VCore) adalah tegangan listrik dipasok ke CPU (yang merupakan rangkaian digital), GPU, atau perangkat lain yang mengandung inti pengolahan. Jumlah daya CPU menggunakan, dan dengan demikian jumlah panas itu menghilang, adalah produk dari tegangan ini dan saat ini ia menarik. Di CPU modern, yang dibuat menggunakan CMOS, saat ini hampir sebanding dengan kecepatan clock, CPU menggambar hampir tidak ada saat ini antara siklus jam.

SEMOGA BERMANFAAT :)

Sistem Bilangan Biner, Oktal, Desimal, Dan Hexa-Desimal

Assalamu'alaikum wr.wb

saya disini akan menjelaskan rangkuman teman saya.

Sistem Bilangan Biner, Oktal, Desimal, Dan Hexa-Desimal

Ø  Bilangan  Biner

Berbasis                                  : 2

Lambang Bilangan                 : 0,1

Cara Penulisan                        : (1010)

Dalam Bahasa Rakitan            : 1010B

Ø  Bilangan Oktal

Berbasis                                   : 8

Lambang Bilangan                 : (0,1,2,3,4,5,6,7)

Cara Penulisan                        : (167)₈

Dalam Bahasa Rakitan            : 167O

Ø  Bilangan Desimal

Berbasis                                   : 10

Lambang Bilangan                 : (0,1,2,3,4,5,6,7,8,9)

Cara Penulisan                        : (197)₁₀

Dalam Bahasa Rakitan            : 197D / 197

Ø  Bilangan Hexa-Desimal

Berbasis                                  : 16

Lambang Bilangan                 : (0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F)

Cara Penulisan             : (9A7)₁₆

Dalam Bahasa Rakitan            : 9A7H

CARA KONVERSI BILANGAN

      Konversi Bilangan Biner ke Bilangan Desimal

ü  Contoh :  (10011)₂ = ( ......... )₁₀

·         Caranya:  =1x2⁴ + 0x2³ + 0x2² + 1x2¹ + 1x2⁰
               =16 + 0 + 0 + 2 + 1

                                         = 19

·         Pangkat adalah nomor bit dihitung dari kanan dan dimulai dengan bit nomor 0.

·         Jadi hasilnya : (10011)₂ = ( 19 )₁₀

      Konversi Bilangan Desimal ke Bilangan Octal

ü  Contoh :  (39)₁₀ = ( ......... )₈

·         Caranya:   39 : 8 = 4 sisa 7
                4 : 8 = 0 sisa 4


·         Setelah hasil bagi sama dengan 0 => Selesai. Dan hasil konversinya adalah sisanya dan dibaca dari bawah ke atas.

·         Jadi hasilnya : (39)₁₀ = ( 47 )₈

      Konversi Bilangan Desimal ke Bilangan Hexadecima

ü  Contoh : (400)₁₀ = (……..)₁₆

·         Caranya: 400 /  16  =  25  sisa  0

                                              25  /  16  =    1  sisa  9                      190

                                                1  /  16  =    0  sisa  1

·         Jadi hasilnya: 190 Hexadesimal

      Konversi Bilangan Biner ke Bilangan Octal

ü  Contoh :  (10011)₂ = ( ......... )₈

·         Caranya:   kelompokkan bilangan biner menjadi tiga bit, tiga bit dari kanan (LSB), kemudian koversikan 3-bit tersebut ke bilangan Octal.

·         Hasil pengelompokkannya sbb: (10) dan (011)

·         (10)₂ = (2)₈    dan (011)₂ = (3)₈

·         Jadi:  (10011)₂ = ( 23 )₈

      Konversi Bilangan Biner ke Bilangan Hexadecimal

ü  Contoh :  (1011101)₂ = ( ......... )₁₆

·         Caranya:   kelompokkan bilangan biner menjadi 4-bit, 4-bit dari kanan (LSB), kemudian koversikan 4-bit tersebut ke bilangan Hexadecimal

·         Hasil pengelompokkannya sbb: (101) dan (1101)

·         (101)₂ = (5)₁₆    dan (1101)₂ = (D)₁₆

·         Jadi:  (1011101)₂ = ( 5D )₁₆

      Konversi Bilangan Octal ke Bilangan Desimal

ü  Contoh :  (176)₈ = ( ......... )₁₀

·         Caranya:   1x8² + 7x8¹ + 6x8^{0 =}
                64 + 56 + 6 = 126

·         Pangkat adalah nomor bilangan dihitung dari kanan dan dimulai dengan nomor 0.

·         Jadi hasilnya : (176)₈ = (126)₁₀

      Konversi Bilangan Octal ke Bilangan Biner

ü  Contoh :  (345)₈ = ( ......... )₂

·         Caranya:   Setiap digit bilangan octal dikonversi ke 3-bit bilangan biner, kemudian gabung bilangan biner tersebut.
               (3)₈ = (011)₂
               (4)₈ = (100)₂
               (5)₈ = (101)₂

·         Jadi:  (345)₈ = ( 011 100 101)₂

      Konversi Bilangan Hexadecimal ke Bilangan Desimal

ü  Contoh :  (1B6)₁₆ = ( ......... )₁₀

·         Caranya:   1x16² + 11x16¹ + 6x16^{0 =}
                256 + 176 + 6 = 438

·         Pangkat adalah nomor bilangan dihitung dari kanan dan dimulai dengan nomor 0.

·         Jadi hasilnya : (1B6)₁₆ = (438)₁₀

      Konversi Bilangan Hexadecimal ke Bilangan Biner

ü  Contoh :  (1F5)₁₆ = ( ......... )₂

·         :   Setiap digit bilangan Hexadecimal dikonversi ke 4-bit bilangan biner, kemudian gabung bilangan biner tersebut.
               (1)₁₆ = (0001)₂
               (F)₁₆ = (1111)₂
               (5)₁₆ = (0101)₂

·         Jadi:  (1F5)₁₆ = ( 0001 1111 0101)₂
